-中文版
-English
脫氧劑高溫處理后的吸氧量
數(shù)據(jù)來源：春旺實驗員（劉晶）
一.實驗?zāi)康?/strong>
測試脫氧劑進行蒸煮或高溫處理后的吸氧量。
二.實驗內(nèi)容及數(shù)據(jù)
2.1 脫氧劑進行水浴蒸煮實驗
將20型脫氧劑放入90℃恒溫水浴鍋中蒸煮30min后,再進行吸氧量測試。

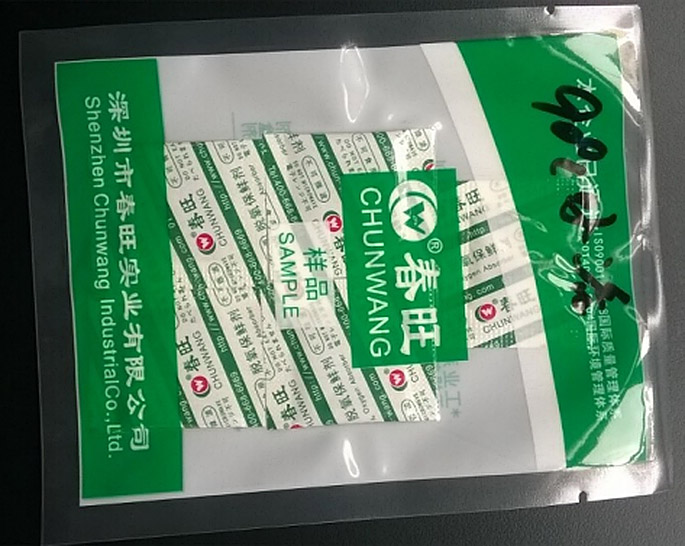

脫氧劑蒸煮前的照片：

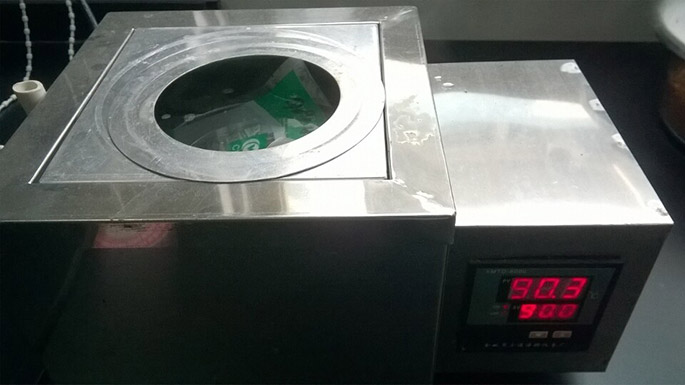

脫氧劑蒸煮的照片：

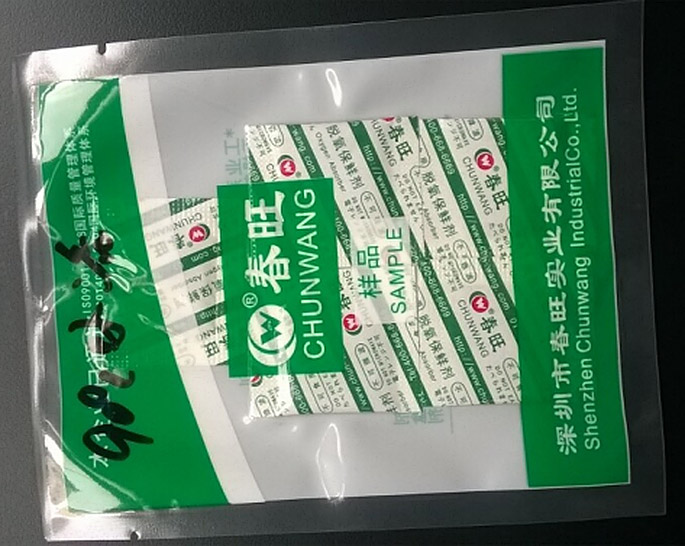

脫氧劑蒸煮后的照片：
脫氧劑在蒸煮前后無破包，且一直處于真空包裝狀態(tài)，包裝也沒出現(xiàn)松包現(xiàn)象。說明蒸煮前后無變化。將處理后的脫氧劑進行吸氧量測試，其結(jié)果如下表：
| 測試時間 | 吸氧量（mL） | ||||
| 樣品① | 樣品② | 樣品③ | 樣品④ | 樣品⑤ | |
| 0 h | 0 | 0 | 0 | 0 | 0 |
| 24 h | 175 | 180 | 160 | 190 | 170 |
| 36 h | 210 | 215 | 200 | 230 | 200 |
| 72 h | 210 | 215 | 200 | 230 | 200 |
| 最大吸氧量 | 210 | 215 | 200 | 230 | 200 |
| 結(jié)果判定 | 全部合格，平均吸氧量為211 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL) | ||||
2.2 脫氧劑高溫處理
脫氧劑在不同溫度下處理后，再進行吸氧量測試。
2.2.1 將20型脫氧劑的復(fù)合膜密封袋(真空包裝)放在不銹鋼托盤中，放入80℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，進行吸氧量測試。其測試數(shù)據(jù)如下：
| 測試時間 | 吸氧量（mL） | ||||
| 樣品① | 樣品② | 樣品③ | 樣品④ | 樣品⑤ | |
| 0 h | 0 | 0 | 0 | 0 | 0 |
| 24 h | 140 | 130 | 130 | 150 | 160 |
| 36 h | 170 | 160 | 160 | 180 | 200 |
| 72 h | 200 | 200 | 200 | 220 | 220 |
| 最大吸氧量 | 200 | 200 | 200 | 220 | 220 |
| 結(jié)果判定 | 全部合格，平均吸氧量為208 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL) | ||||
將20型脫氧劑進行包裝復(fù)合膜密封(真空密封)，放入120℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，進行吸氧量測試。其測試數(shù)據(jù)如下：
| 測試時間 | 吸氧量（mL） | ||||
| 樣品① | 樣品② | 樣品③ | 樣品④ | 樣品⑤ | |
| 0h | 0 | 0 | 0 | 0 | 0 |
| 24h | 160 | 210 | 175 | 180 | 160 |
| 36h | 200 | 255 | 210 | 220 | 200 |
| 72h | 200 | 255 | 210 | 220 | 200 |
| 最大吸氧量 | 200 | 255 | 210 | 220 | 200 |
| 結(jié)果判定 | 全部合格，平均吸氧量為217mL。 (20型脫氧劑的單包總吸氧量為≥160mL) | ||||
2.2.2 剪開20型脫氧劑的復(fù)合袋，將其放在不銹鋼托盤中，在80℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，然后進行吸氧量測試。其吸氧量測試數(shù)據(jù)如下：
| 測試時間 | 吸氧量（mL） | ||||
| 樣品① | 樣品② | 樣品③ | 樣品④ | 樣品⑤ | |
| 0 h | 0 | 0 | 0 | 0 | 0 |
| 24 h | 160 | 160 | 170 | 160 | 160 |
| 36 h | 220 | 215 | 220 | 220 | 200 |
| 72 h | 240 | 230 | 240 | 240 | 220 |
| 最大吸氧量 | 240 | 230 | 240 | 240 | 220 |
| 結(jié)果判定 | 全部合格，平均吸氧量為234 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL) | ||||
剪開20型脫氧劑的復(fù)合袋，將其放在不銹鋼托盤中，在100℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，然后進行吸氧量測試。其吸氧量測試數(shù)據(jù)如下：
| 測試時間 | 吸氧量（mL） | ||||
| 樣品① | 樣品② | 樣品③ | 樣品④ | 樣品⑤ | |
| 0 h | 0 | 0 | 0 | 0 | 0 |
| 24 h | 140 | 160 | 140 | 160 | 150 |
| 36 h | 180 | 190 | 160 | 190 | 180 |
| 72 h | 200 | 220 | 190 | 210 | 200 |
| 最大吸氧量 | 200 | 220 | 190 | 210 | 200 |
| 結(jié)果判定 | 全部合格，平均吸氧量為204 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL) | ||||
三. 實驗結(jié)論
3.1 20型脫氧劑用復(fù)合袋真空密封，在90℃恒溫水浴鍋中蒸煮30min后，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為211 mL。
3.2 20型脫氧劑用復(fù)合袋真空密封，放入不銹鋼托盤，在烤箱溫度分別為80℃和120℃烘烤30 min。在烤箱溫度為80℃時，真空密封包裝烘烤前后無松包現(xiàn)象，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為208 mL;在烤箱溫度為120℃時，真空密封包裝烘烤前后無松包現(xiàn)象，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為217 mL。在120℃溫度處理后的脫氧劑的吸氧量升高。
3.3 20型脫氧劑不用復(fù)合袋真空密封，放入不銹鋼托盤，在烤箱溫度分別為80℃和10℃裸露烘烤30 min。在烤箱溫度為80℃時， 5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為234 mL;在烤箱溫度為100℃時， 5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為204 mL。裸露烘烤，在80℃低溫處理后的脫氧劑的吸氧量高。
3.4 高溫處理脫氧劑，主要是對脫氧劑原料里面的水分含量造成影響。溫度越高，原料里的含水量越少。而脫氧劑在水分和溫度的作用下，影響其吸氧量。如3.2中所示，脫氧劑密封，不同溫度處理后無松包現(xiàn)象，說明里面的水分損失小或者無變化，而經(jīng)過高溫處理的脫氧劑吸氧量高，說明一定高溫的活化能使脫氧劑的吸氧量升高。如3.2中所示，將脫氧劑裸露高溫處理，溫度高的使其水分流失大，而其吸氧量小，說明水分在脫氧劑的吸氧過程中很重要，直接影響吸氧量。
3.5 綜合上述實驗結(jié)果，可知在80℃下處理脫氧劑30 min，其吸氧量合格。
最新產(chǎn)品
同類文章排行
- 醫(yī)用體外生物診斷試劑檢測盒干燥劑
- 干燥劑重復(fù)使用方法
- 狗糧或其他寵物飼料用干燥劑還是脫氧劑？
- 水泡后像茶葉棍的干燥劑是什么干燥劑？
- 吸濕霸干燥劑測試報告（氯化鎂干燥劑）
- 電鍍件不良（霉點）產(chǎn)生原因及解決方案
- 走集裝箱海運貨物為什么會受潮？--解密集裝箱內(nèi)看不見的水分
- 中國化工行業(yè)標(biāo)準(zhǔn)"HG/T 2765.1-2005"
- 用于進出口海運防潮的集裝箱干燥劑需符合哪些條件？
- 藥品干燥劑微生物檢驗指標(biāo)標(biāo)準(zhǔn)
最新資訊文章
您的瀏覽歷史
